Como assentar tubulação enterrada: vala, berço, reaterro e teste antes de cobrir

O princípio

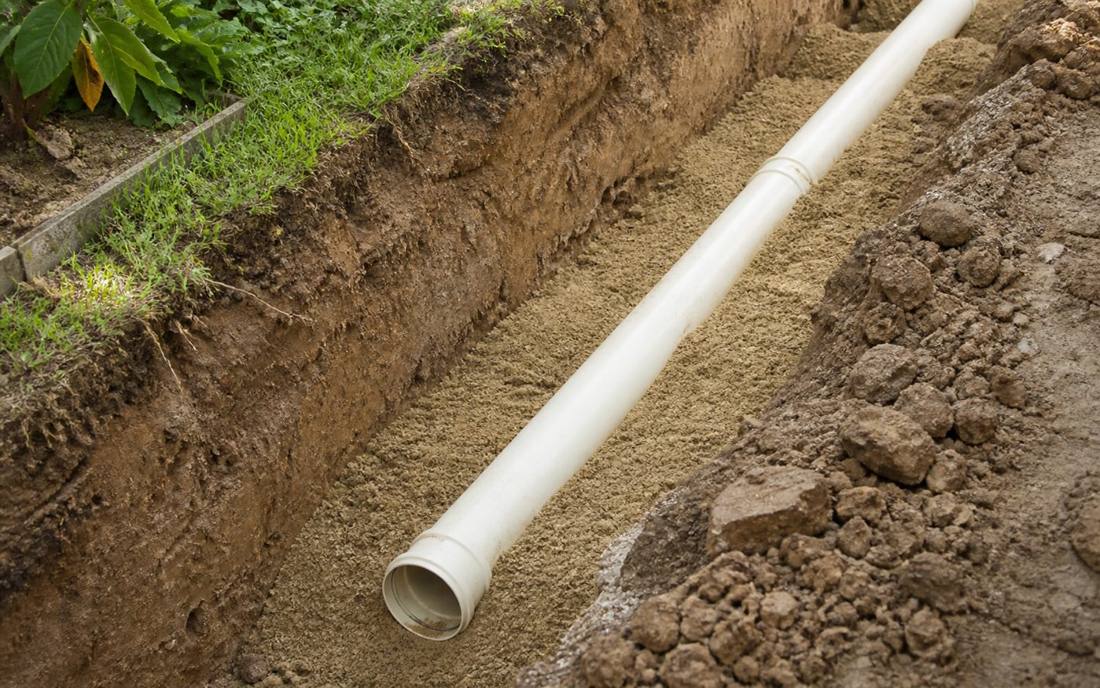

O tubo enterrado precisa trabalhar com o solo, não contra o solo. O berço apoia por baixo, o material lateral impede deformação e o recobrimento protege contra carga externa.

Passo a passo

Definir profundidade e carga

Interior de lote, passeio e tráfego pedem cuidados diferentes. Se houver veículo ou aterro pesado, o projeto precisa prever proteção.

Preparar fundo da vala

Fundo contínuo, sem pedras. Regularize com areia ou material granular.

Montar sem tensão

Não force joelho para “dar alinhamento”. Se precisou forçar, o traçado está errado.

Ensaiar antes de fechar

Teste estanqueidade/pressão antes de cobrir as conexões.

Reaterro lateral em camadas

Material selecionado, compactação manual nas laterais e cuidado para não deslocar a tubulação.

O que as normas ajudam a lembrar

Para água fria e quente, a NBR 5626 coloca o teste de estanqueidade como parte da entrega, antes de esconder trechos críticos. Para esgoto, a NBR 8160 puxa a conversa para projeto, execução, ensaio e manutenção. Para PVC-U de esgoto, pluvial e ventilação, a NBR 5688 ajuda a separar linha de produto e aplicação correta.

Na obra, isso vira uma regra bem prática: peça correta, montagem sem esforço, base regular, teste antes do reaterro e acesso onde um reparo futuro seria caro.

Passo a passo mais detalhado

Leia o projeto e marque o traçado. Evite improvisar caminho perto de sapata, piscina, árvore, muro de arrimo e área que receberá piso pesado.
Defina a profundidade pelo uso do solo. Interior de lote, passeio, garagem e tráfego têm exigências diferentes. Se houver carga, peça orientação técnica para proteção.
Abra vala com largura suficiente para trabalhar. Vala estreita demais força montagem e impede compactar as laterais.
Regularize o fundo. Nada de tubo apoiado em pedra, ponta de concreto ou entulho. Use material limpo quando o solo não oferecer base regular.
Monte a tubulação no alinhamento certo. O encaixe deve acontecer sem torcer a conexão.
Respeite cura e junta. Em PVC soldável, limpeza, adesivo correto e tempo de cura importam. Em junta elástica, anel e lubrificante precisam estar corretos.
Faça o ensaio antes de cobrir. Rede pressurizada deve ser testada. Rede por gravidade precisa ser conferida quanto a vazamento, caimento e obstrução.
Deixe conexões expostas durante o teste. Enterrar primeiro e testar depois tira a chance de ver o ponto exato do vazamento.
Reaterre as laterais com cuidado. Material selecionado nas laterais, compactação manual em camadas e atenção para não deslocar o tubo.
Registre o caminho. Foto, vídeo, medida e desenho simples evitam adivinhação no futuro.

O que muda entre água, esgoto e pluvial

Água fria e quente trabalham pressurizadas, então estanqueidade e pressão de serviço pesam muito. Esgoto e pluvial trabalham por gravidade, então declividade, juntas, caixas e acesso ganham protagonismo. Piscina mistura trechos pressurizados e sucção, por isso precisa de registro e casa de máquinas pensados antes do acabamento.

Checklist antes de fechar a vala

A linha de tubo é compatível com a função?
As conexões entraram sem esforço?
O fundo está regular e sem pedra?
O teste foi feito com as conexões visíveis?
Existe caixa, registro ou ponto de acesso onde uma manutenção futura seria provável?
O caminho foi fotografado com referência?
